 一、概述

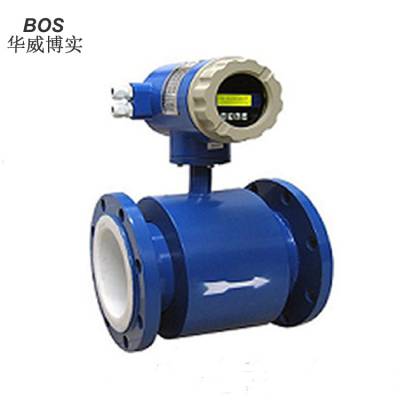

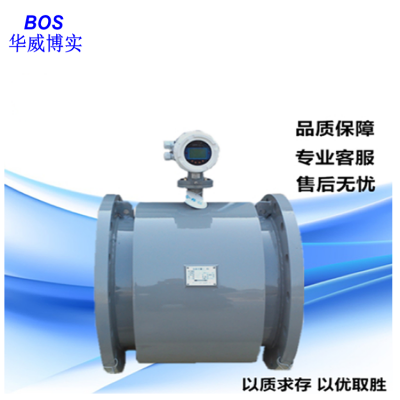

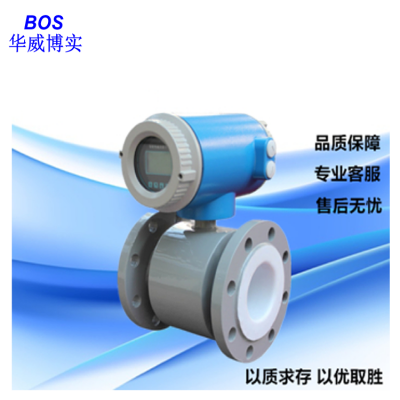

      智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一      种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的    液 固两相悬浮液体体积流量。***应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量    计量。

二、工作原理

      根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力    线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=B?V?D?K转换器有4～20mA输出，报警输出及频率输    出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。

三、特点

 1、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
 2、测量管内无阻流部件，无压损，直管段要求较低。对浆液测量有***的适应性。
 3、合理选用电极和衬里材料，即具有良好的***性和***性。
 4、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150∶1
 5、超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
 6、采用SMD器懈口表面贴装(SMT)技术，电路可靠性高。
 7、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
 8、在现场可根据用户实际需要在线修改量程。
 9、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
 10、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
 11、具有RS485、RS232、Hart和Modbus  Profibus-DP等数字通讯信号输出(选配)。
 12、具有自检与自诊断功能。
 13、小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制(选配)
 14、 内部具有三个积算器可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录16次掉电时间。(选配)
 16、  红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)

四、基本参数

 1、公称通径： DN4-DN200mm
 2、介质温度：（-20-80）℃、（-20-120）℃、（-20-150）℃；
 3、环境温度：（-20-55）℃；
 4、精度等级：±0.2%、±0.5%、±1%；
 5、输出信号：电压脉冲 、4～20mA二线制；
 6、供电电源：传感器：+5V～+24VDC(外接) 变送器：+24VDC(外接)，流量计：3.0V锂电池(内置)
 7、显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持       10年不丢。
 8、本体材质：304、316L；
 9、叶轮材质：2Cr13（镀钛处理、双相钢）
 10、轴承材质：硬质合金;
 11、连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；
 12、法兰标准：***
 13、工作压力：1.6～42MPa(10-42MPa高压需定做加工)；
 14、防护等级：IP65；防爆等级：ExdIICT6Gb；
